Цилиндрический редуктор INNOVARI 901C

Производитель: INNOVARI (Италия)


Одноступенчатый цилиндрический редуктор в чугунном корпусе 901C



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Цилиндрический редуктор – механизм, преобразовывающий и передающий крутящий момент с помощью передаточных колес. Они выполнены в виде цилиндров, поэтому редуктор и получил такое название. Оси валов параллельны, или находятся на одной прямой. Зубчатые передачи помещаются в корпус, где движутся в большом количестве смазки.

Цилиндрические мотор-редукторы INNOVARI (Италия) в чугунном корпусе построены по модульному принципу:

Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, боковыми фланцами, входными и выходными твердотельные валами.

Цилиндрические соосные редукторы INNOVARI (Италия) в чугунном корпусе — подходят для всех применений.

Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания.

Общие характеристики:

  • корпус из чугуна;
  • входные и выходные валы изготовлены из стали 39 NiCrMo3;
  • используются высококачественные подшипники KOYO, NSK, KBC;
  • используются высококачественные сальники Freudenberg, NOK;
  • используются графитовые, а не бумажные прокладки;
  • уровень шума 60/65 dBA;
  • передаточные значения от 2,65 до 6,64;
  • подходят для электродвигателей одного габаритного размера (160, 180);
  • обеспечивают крутящий момент на выходе от 187,1 до 936,5 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Цилиндрический редуктор устанавливается в:

  • насосах;
  • конвейерах;
  • мешалках;
  • тяжелых условиях.

Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:

  • Autocad (.dxf - .dwg)
  • IGES (.iges)
  • Solid Edge (.dft)

5 форматов 3D:

  • Solid Edge (.par)
  • Parasolid (.xt)
  • IGES (.igs)
  • ACIS (.sat)
  • STEP (.step)

Вы можете запросить чертежи в отделе продаж.

Основные характеристики:

Р [кВт] n2 [об/мин] M2 [Нм] sf сервис-фактор i передаточное число Фланец IEC
11,0 кВт
n1=1400
160M4
527,9 187,1 3,5 2,65 B5
409,2 241,4 3,1 3,42 B5
304,3 324,6 2,9 4,6 B5
256,3 385,4 2,6 5,46 B5
211 468,3 2,5 6,64 B5
15,0 кВт
n1=1400
160L4
527,9 254,7 2,6 2,65 B5
409,2 328,6 2,3 3,42 B5
304,3 441,8 2,2 4,6 B5
256,3 524,5 1,9 5,46 B5
211 637,4 1,8 6,64 B5
18,5 кВт
n1=1400
180M4
527,9 314,5 2,1 2,65 B5
409,2 405,7 1,8 3,42 B5
304,3 545,5 1,7 4,6 B5
256,3 647,6 1,5 5,46 B5
211 786,9 1,5 6,64 B5
22,0 кВт
n1=1400
180L4
527,9 374,3 1,7 2,65 B5
409,2 482,8 1,6 3,42 B5
304,3 649,2 1,5 4,6 B5
256,3 770,7 1,3 5,46 B5
211 936,5 1,3 6,64 B5

Общие характеристики:

Смазка:

Редукторы 901C поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

Тип синтетического масла и рекомендованное количество приведены в таблице.

Цилиндрический редуктор 901C.

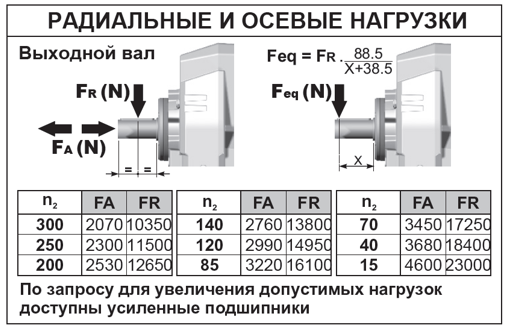

Радиальные и осевые нагрузки:

Возможные радиальные и осевые нагрузки редуктора приведены в таблице.

Редуктор 901C.

Pdf-документ Схема для цилиндрического редуктора INNOVARI 901C Скачать
Pdf-документ Информация для заказа цилиндрического редуктора INNOVARI в чугунном корпусе Скачать
