Цилиндрический редуктор INNOVARI 501С

Производитель: INNOVARI (Италия)


Одноступенчатый цилиндрический редуктор в чугунном корпусе 501С



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Цилиндрический редуктор – механизм, преобразовывающий и передающий крутящий момент с помощью передаточных колес. Они выполнены в виде цилиндров, поэтому редуктор и получил такое название. Оси валов параллельны, или находятся на одной прямой. Зубчатые передачи помещаются в корпус, где движутся в большом количестве смазки.

Цилиндрические мотор-редукторы INNOVARI (Италия) в чугунном корпусе построены по модульному принципу:

Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, боковыми фланцами, входными и выходными твердотельные валами.

Цилиндрические соосные редукторы INNOVARI (Италия) в чугунном корпусе — подходят для всех применений.

Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания.

Общие характеристики:

  • корпус из чугуна;
  • входные и выходные валы изготовлены из стали 39 NiCrMo3;
  • используются высококачественные подшипники KOYO, NSK, KBC;
  • используются высококачественные сальники Freudenberg, NOK;
  • используются графитовые, а не бумажные прокладки;
  • уровень шума 60/65 dBA;
  • передаточные значения от 2,91 до 7,85;
  • подходят для электродвигателей одного габаритного размера (80, 90, 100/112);
  • обеспечивают крутящий момент на выходе от 21,3 до 205,3 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Цилиндрический редуктор устанавливается в:

  • насосах;
  • конвейерах;
  • мешалках;
  • тяжелых условиях.

Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:

  • Autocad (.dxf - .dwg)
  • IGES (.iges)
  • Solid Edge (.dft)

5 форматов 3D:

  • Solid Edge (.par)
  • Parasolid (.xt)
  • IGES (.igs)
  • ACIS (.sat)
  • STEP (.step)

Вы можете запросить чертежи в отделе продаж.

Характеристики редуктора 501А в зависимости от мощности электродвигателя и передаточного числа.

Р [кВт] n2 [об/мин] M2 [Нм] sf сервис-фактор i передаточное число Фланец IEC
0,55 кВт
n1=1400
80А4
219,1 23,6 7,2 6,39 B5/B14
178,4 29 7,8 7,85 B5/B14
0,55 кВт
n1=1400
80А4
262,5 26,7 6,4 5,33 B5/B14
219,1 32 5,3 6,39 B5/B14
178,4 39,3 5,7 7,85 B5/B14
1,1 кВт
n1=1400
90S4
480,8 21,3 6,6 2,91 B5/B14
373,3 27,4 5,8 3,75 B5/B14
262,5 38,9 4,4 5,33 B5/B14
219,1 46,6 3,6 6,39 B5/B14
178,4 57,3 3,9 7,85 B5/B14
1,5 кВт
n1=1400
90LA4
480,8 29,1 4,8 2,91 B5/B14
373,3 37,5 4,3 3,75 B5/B14
262,5 53,3 3,2 5,33 B5/B14
219,1 63,9 2,7 6,39 B5/B14
178,4 78,4 2,9 7,85 B5/B14
1,85 кВт
n1=1400
90LB4
480,8 36 3,9 2,91 B5/B14
373,3 46,3 3,5 3,75 B5/B14
262,5 65,9 2,6 5,33 B5/B14
219,1 78,9 2,2 6,39 B5/B14
178,4 96,9 2,3 7,85 B5/B14
2,2 кВт
n1=1400
100LA4
480,8 42,2 3,3 2,91 B5/B14
373,3 54,4 2,9 3,75 B5/B14
262,5 77,4 2,2 5,33 B5/B14
219,1 92,7 1,8 6,39 B5/B14
178,4 113,8 2 7,85 B5/B14
3,0 кВт
n1=1400
100LB4
480,8 57,4 2,4 2,91 B5/B14
373,3 73,9 2,2 3,75 B5/B14
262,5 105,1 1,6 5,33 B5/B14
219,1 125,8 1,4 6,39 B5/B14
178,4 154,6 1,5 7,85 B5/B14
4,0 кВт
n1=1400
112M4
480,8 76,2 1,8 2,91 B5/B14
373,3 98,1 1,6 3,75 B5/B14
262,5 139,6 1,2 5,33 B5/B14
219,1 167,2 1 6,39 B5/B14
178,4 205,3 1,1 7,85 B5/B14

Общие характеристики:

Смазка:

Редукторы 501С поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

Тип синтетического масла и рекомендованное количество приведены в таблице.

Тип масла и рекомендованное количество.

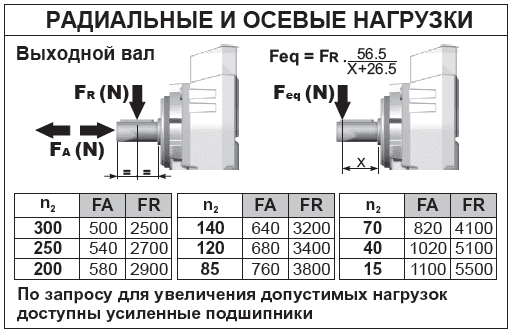

Радиальные и осевые нагрузки:

Возможные радиальные и осевые нагрузки редуктора приведены в таблице.

Радиальные и осевые нагрузки.

Pdf-документ Схема для цилиндрического редуктора INNOVARI 501С Скачать
Pdf-документ Информация для заказа цилиндрического редуктора INNOVARI в чугонном корпусе Скачать
