Насадной редуктор INNOVARI FA52

Производитель: INNOVARI (Италия)


Двухступенчатый насадной редуктор в алюминиевом корпусе FA52



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Насадные цилиндрические мотор-редукторы INNOVARI (Италия) построены по модульному принципу: модульные базы редукторов комплектуются входными фланцами под двигатели, боковыми фланцами, выходными твердотельными валами. Редуктор можно также монтировать с помощью сален-блоков, используя отверстия в корпусе.

Увеличенный диаметр последнего цилиндрического колеса позволяет передавать больший момент в меньшем корпусе, чем у большинства конкурентов, а применение алюминиевого корпуса позволяет получить экономичную цену.

Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы.

Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания. Редукторы поставляются залитыми маслом для монтажной позиции H1, в случае другой монтажной позиции, необходимо оговорить это при заказе.

Насадные мотор-редукторы INNOVARI взаимозаменяемы по основным размерам с BONFIGLIOLI, SEW EURODRIVE, LENZE, NORD, FLENDER, DAVID BROWN.

Общие характеристики:

  • Типоразмеры FA(…), FS(…) - корпус из алюминия, типоразмер FC(…) – из чугуна.
  • Входные и выходные валы изготовлены из стали 39 NiCrMo3.
  • Используются высококачественные подшипники KOYO, NSK, KBC.
  • Используются высококачественные сальники Freudenberg, NOK.
  • Используются графитовые, а не бумажные прокладки.
  • Уровень шума 60/65 dBA.
  • Взрывозащищенное по стандартам ATEX 2, ATEX 3.
  • Для пищевой промышленности с выходным валом из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками.
  • Передаточные значения от 6,57 до 71,25.
  • Подходят для электродвигателей пяти габаритных размеров (71, 80, 90, 100/112, 132).
  • Обеспечивают крутящий момент на выходе от 37,1 до 629,7 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Насадной редуктор устанавливается в:

  • конвейеры;
  • транспортеры;
  • шнеки;
  • нории;
  • мешалки.

Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:

  • Autocad (.dxf - .dwg)
  • IGES (.iges)
  • Solid Edge (.dft)

5 форматов 3D:

  • Solid Edge (.par)
  • Parasolid (.xt)
  • IGES (.igs)
  • ACIS (.sat)
  • STEP (.step)

Вы можете запросить чертежи в отделе продаж.

Характеристики редуктора FA52 в зависимости от мощности электродвигателя и передаточного числа.

Р [кВт] n2 [об/мин] M2 [Нм] sf сервис-фактор i передаточное число Фланец IEC
0,25 кВт
n1=1400
71А4
36,3 62,9 7,8 38,55 B5
31,6 72,3 6,8 44,32 B5
27,1 84,4 5,8 51,74 B5
22,9 99,6 4,8 61,03 B5
19,6 116,3 4,2 71,25 B5
0,37 кВт
n1=1400
71B4
47,9 70,7 6,9 29,23 B5
45,7 74,1 6,6 30,65 B5
39,1 86,6 5,7 35,78 B5
36,3 93,3 5,3 38,55 B5
31,6 107,2 4,6 44,32 B5
27,1 125,2 3,9 51,74 B5
22,9 147,6 3,3 61,03 B5
19,6 172,4 2,8 71,25 B5
0,55 кВт
n1=1400
80A4
83,6 60,6 7,8 16,75 B5/B14
72,7 69,7 7 19,25 B5/B14
64,3 78,8 6,2 21,78 B5/B14
55,9 90,6 5,4 25,04 B5/B14
47,9 105,8 4,6 29,23 B5/B14
45,7 110,9 4,4 30,65 B5/B14
39,1 129,5 3,8 35,78 B5/B14
36,3 139,5 3,5 38,55 B5/B14
31,6 160,4 3,1 44,32 B5/B14
27,1 187,3 2,6 51,74 B5/B14
22,9 220,9 2,2 61,03 B5/B14
19,6 257,9 1,9 71,25 B5/B14
0,75 кВт
n1=1400
80B4
185,3 37,1 7,8 7,56 B5/B14
158,7 43,3 7,4 8,82 B5/B14
113 60,8 7,4 12,39 B5/B14
98,3 69,9 6,4 14,24 B5/B14
83,6 82,2 5,7 16,75 B5/B14
72,7 94,5 5,2 19,25 B5/B14
64,3 106,8 4,6 21,78 B5/B14
55,9 122,8 4 25,04 B5/B14
47,9 143,4 3,4 29,23 B5/B14
45,7 150,3 3,3 30,65 B5/B14
39,1 175,5 2,8 35,78 B5/B14
36,3 189,1 2,6 38,55 B5/B14
31,6 217,4 2,3 44,32 B5/B14
27,1 253,8 1,9 51,74 B5/B14
22,9 299,4 1,6 61,03 B5/B14
19,6 349,5 1,4 71,25 B5/B14
1,1 кВт
n1=1400
90S4
213 47 6 6,57 B5/B14
185,3 54 5,4 7,56 B5/B14
158,7 63,1 5,1 8,82 B5/B14
113 88,6 5,1 12,39 B5/B14
98,3 101,8 4,4 14,24 B5/B14
83,6 119,8 3,9 16,75 B5/B14
72,7 137,7 3,6 19,25 B5/B14
64,3 155,8 3,1 21,78 B5/B14
55,9 179,1 2,7 25,04 B5/B14
47,9 209,1 2,3 29,23 B5/B14
45,7 219,2 2,2 30,65 B5/B14
39,1 255,9 1,9 35,78 B5/B14
36,3 275,7 1,8 38,55 B5/B14
31,6 317 1,5 44,32 B5/B14
27,1 370,1 1,3 51,74 B5/B14
22,9 436,5 1,1 61,03 B5/B14
19,6 509,6 1 71,25 B5/B14
1,5 кВт
n1=1400
90LA4
213 64,4 4,4 6,57 B5/B14
185,3 74 3,9 7,56 B5/B14
158,7 86,4 3,7 8,82 B5/B14
113 121,3 3,7 12,39 B5/B14
98,3 139,4 3,2 14,24 B5/B14
83,6 164 2,9 16,75 B5/B14
72,7 188,5 2,6 19,25 B5/B14
64,3 213,2 2,3 21,78 B5/B14
55,9 245,2 2 25,04 B5/B14
47,9 286,2 1,7 29,23 B5/B14
45,7 300,1 1,6 30,65 B5/B14
39,1 350,4 1,4 35,78 B5/B14
36,3 377,5 1,3 38,55 B5/B14
31,6 434 1,1 44,32 B5/B14
27,1 506,6 1 51,74 B5/B14
22,9 597,6 0,8 61,03 B5/B14
1,85 кВт
n1=1400
90LB4
213 79,5 3,5 6,57 B5/B14
185,3 91,4 3,2 7,56 B5/B14
158,7 106,7 3 8,82 B5/B14
113 149,8 3 12,39 B5/B14
98,3 172,3 2,6 14,24 B5/B14
83,6 202,6 2,3 16,75 B5/B14
72,7 232,9 2,1 19,25 B5/B14
64,3 263,4 1,9 21,78 B5/B14
55,9 302,9 1,6 25,04 B5/B14
47,9 353,6 1,4 29,23 B5/B14
45,7 370,7 1,3 30,65 B5/B14
39,1 432,8 1,1 35,78 B5/B14
36,3 466,3 1,1 38,55 B5/B14
31,6 536,1 0,9 44,32 B5/B14
27,1 625,9 0,8 51,74 B5/B14
2,2 кВт
n1=1400
100LA4
213 93,4 3 6,57 B5/B14
185,3 107,4 2,7 7,56 B5/B14
158,7 125,3 2,6 8,82 B5/B14
113 176 2,6 12,39 B5/B14
98,3 202,3 2,2 14,24 B5/B14
83,6 237,9 2 16,75 B5/B14
72,7 273,6 1,8 19,25 B5/B14
64,3 309,4 1,6 21,78 B5/B14
55,9 355,7 1,4 25,04 B5/B14
47,9 415,3 1,2 29,23 B5/B14
45,7 435,4 1,1 30,65 B5/B14
39,1 508,4 1 35,78 B5/B14
36,3 547,7 0,9 38,55 B5/B14
31,6 629,7 0,8 44,32 B5/B14
3,0 кВт
n1=1400
100LB4
213 126,8 2,2 6,57 B5/B14
185,3 145,8 2 7,56 B5/B14
158,7 170,2 1,9 8,82 B5/B14
113 239 1,9 12,39 B5/B14
98,3 274,8 1,6 14,24 B5/B14
83,6 323,1 1,5 16,75 B5/B14
72,7 371,5 1,3 19,25 B5/B14
64,3 420,2 1,2 21,78 B5/B14
55,9 483,1 1 25,04 B5/B14
47,9 564 0,9 29,23 B5/B14
45,7 591,4 0,8 30,65 B5/B14
4,0 кВт
n1=1400
112M4
213 168,5 1,7 6,57 B5/B14
185,3 193,7 1,5 7,56 B5/B14
158,7 226,1 1,4 8,82 B5/B14
113 317,5 1,4 12,39 B5/B14
98,3 365 1,2 14,24 B5/B14
83,6 429,2 1,1 16,75 B5/B14
72,7 493,5 1 19,25 B5/B14
64,3 558,2 0,9 21,78 B5/B14
55,9 641,8 0,8 25,04 B5/B14
5,5 кВт

n1=1400

132S4

213 230,3 1,2 6,57 B5/B14
185,3 264,8 1,1 7,56 B5/B14
158,7 309,1 1 8,82 B5/B14
113 434 1 12,39 B5/B14
98,3 499 0,9 14,24 B5/B14
7,5 кВт
n1=1400
132MA4
213 311,7 0,9 6,57 B5/B14
185,3 358,3 0,8 7,56 B5/B14
158,7 418,3 0,8 8,82 B5/B14
113 587,4 0,8 12,39 B5/B14

Общие характеристики:

Смазка:

Редукторы FA52 поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

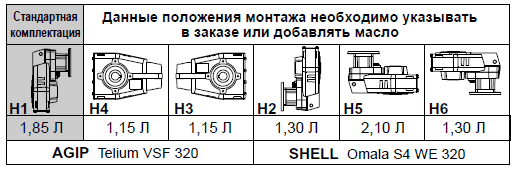

Тип синтетического масла и рекомендованное количество приведены в таблице.

Тип масла и рекомендованное количество.

Радиальные и осевые нагрузки:

Возможные радиальные и осевые нагрузки редуктора приведены в таблице.

Радиальные и осевые нагрузки.

Pdf-документ

Схема для насадного редуктора INNOVARI FA52

Скачать
Pdf-документ

Информация для заказа насадного редуктора INNOVARI

Скачать
