Насадной редуктор NRW D/M 503

Производитель: NRW Drive Technologies (Германия)


Трёхступенчатый насадной редуктор NRW D/M 503



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Цилиндрический редуктор – механизм, преобразовывающий и передающий крутящий момент с помощью передаточных колес. Они выполнены в виде цилиндров, поэтому редуктор и получил такое название. Оси валов параллельны, или находятся на одной прямой. Зубчатые передачи помещаются в корпус, где движутся в большом количестве смазки.

Цилиндрические мотор-редукторы INNOVARI (Италия) в чугунном корпусе построены по модульному принципу:

Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, боковыми фланцами, входными и выходными твердотельные валами.

Цилиндрические соосные редукторы INNOVARI (Италия) в чугунном корпусе — подходят для всех применений.

Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания.

Общие характеристики:

  • корпус из чугуна;
  • входные и выходные валы изготовлены из стали 39 NiCrMo3;
  • используются высококачественные подшипники KOYO, NSK, KBC;
  • используются высококачественные сальники Freudenberg, NOK;
  • используются графитовые, а не бумажные прокладки;
  • уровень шума 60/65 dBA;
  • передаточные значения от 74,33 до 356,09;
  • подходят для электродвигателей пяти габаритных размеров (56, 63, 71);
  • обеспечивают крутящий момент на выходе от 46,8 до 406,1 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Области применения:

Цилиндрический редуктор устанавливается в:

  • насосах;
  • конвейерах;
  • мешалках;
  • тяжелых условиях.

Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:

  • Autocad (.dxf - .dwg)
  • IGES (.iges)
  • Solid Edge (.dft)

5 форматов 3D:

  • Solid Edge (.par)
  • Parasolid (.xt)
  • IGES (.igs)
  • ACIS (.sat)
  • STEP (.step)

Вы можете запросить чертежи в отделе продаж.

Характеристики редуктора NRW D/M503 в зависимости от мощности электродвигателя и передаточного числа.

Р [кВт] n2 [об/мин] M2 [Нм] sf сервис-фактор i передаточное число Фланец IEC
0,18 кВт
n1=900
71M/6A
2.4 680 2.5 360.25 B5/B14
2.7 596 2.8 315.51 B5/B14
3.0 551 3.0 292.09 B5/B14
3.5 473 3.6 250.44 B5/B14
0,25 кВт
n1=1400
71M/4A
3.5 637 2.5 394.32 B5/B14
4.0 558 2.9 345.35 B5/B14
4.3 517 3.1 320.49 B5/B14
5.1 443 3.6 274.13 B5/B14
n1=900
71M/6B
2.3 942 1.7 394.32 B5/B14
2.6 825 2.0 345.35 B5/B14
2.8 766 2.1 320.49 B5/B14
3.3 655 2.5 274.13 B5/B14
4.1 532 3.0 222.80 B5/B14
4.5 485 3.3 203.06 B5/B14
5.2 416 3.9 173.97 B5/B14
0,37 кВт
n1=2800
71M/2A
7.1 453 2.7 394.32 B5/B14
8.1 397 3.1 345.35 B5/B14
8.7 368 3.3 320.49 B5/B14
10.2 315 3.9 274.13 B5/B14
n1=1400
71M/4B
3.5 942 1.7 394.32 B5/B14
4.0 825 1.9 345.35 B5/B14
4.3 766 2.1 320.49 B5/B14
5.1 655 2.4 274.13 B5/B14
6.2 532 3.0 222.80 B5/B14
6.8 485 3.3 203.06 B5/B14
8.0 416 3.8 173.97 B5/B14
n1=900
80M/6A
71C/6
2.3 1439 1.2 394.32 B5/B14
2.7 1260 1.3 345.35 B5/B14
2.9 1169 1.4 320.49 B5/B14
3.4 1000 1.7 274.13 B5/B14
4.1 813 2.1 222.80 B5/B14
4.5 741 2.3 203.06 B5/B14
5.3 635 2.6 173.97 B5/B14
6.5 516 3.3 141.39 B5/B14
7.1 470 3.6 128.86 B5/B14
0,55 кВт
n1=2800
71M/2B
7.2 668 1.8 394.32 B5/B14
8.2 585 2.1 345.35 B5/B14
8.8 543 2.2 320.49 B5/B14
10.3 465 2.6 274.13 B5/B14
12.7 378 3.2 222.80 B5/B14
13.9 344 3.5 203.06 B5/B14
n1=1400
80M/4A
71M/4C
3.6 1391 1.2 394.32 B5/B14
4.1 1218 1.3 345.35 B5/B14
4.4 1130 1.4 320.49 B5/B14
5.1 967 1.7 274.13 B5/B14
6.3 786 2.0 222.80 B5/B14
6.9 716 2.2 203.06 B5/B14
8.0 614 2.6 173.97 B5/B14
9.9 499 3.2 141.39 B5/B14
10.9 454 3.5 128.86 B5/B14
n1=900
80M/6B
2.9 1738 1.0 320.49 B5/B14
3.4 1487 1.1 274.13 B5/B14
4.1 1208 1.4 222.80 B5/B14
4.5 1101 1.5 203.06 B5/B14
5.3 944 1.8 173.97 B5/B14
6.5 767 2.2 141.39 B5/B14
7.1 699 2.4 128.86 B5/B14
8.3 601 2.8 110.73 B5/B14
9.2 545 3.1 100.51 B5/B14
11.3 443 3.8 81.69 B5/B14
0,75 кВт
n1=2800
80B/2A
71M/2C
7.5 874 1.4 394.32 B5/B14
8.5 766 1.6 345.35 B5/B14
9.2 711 1.7 320.49 B5/B14
10.7 608 2.0 274.13 B5/B14
13.2 494 2.5 222.80 B5/B14
14.5 450 2.7 203.06 B5/B14
16.9 386 3.2 173.97 B5/B14
20.8 313 3.9 141.39 B5/B14
n1=1400
80M/4B
4.1 1661 1.0 345.35 B5/B14
4.4 1541 1.0 320.49 B5/B14
5.1 1318 1.2 274.13 B5/B14
6.3 1071 1.5 222.80 B5/B14
6.9 977 1.6 203.06 B5/B14
8.0 837 1.9 173.97 B5/B14
9.9 680 2.4 141.39 B5/B14
10.9 620 2.6 128.86 B5/B14
12.6 532 3.0 110.73 B5/B14
13.9 483 3.3 100.51 B5/B14
n1=900
90S/6A
80C/6
4.2 1639 1.0 222.80 B5/B14
4.6 1494 1.1 203.06 B5/B14
5.3 1280 1.3 173.97 B5/B14
6.5 1040 1.6 141.39 B5/B14
7.2 948 1.8 128.86 B5/B14
8.4 815 2.1 110.73 B5/B14
9.2 739 2.3 100.51 B5/B14
11.3 601 2.8 81.69 B5/B14
12.4 548 3.1 74.45 B5/B14
0,92 кВт
n1=1400
80M/4
5.1 1606 1.0 274.13 B5/B14
6.3 1305 1.2 222.80 B5/B14
6.9 1189 1.3 203.06 B5/B14
8.1 1019 1.6 173.97 B5/B14
10.0 828 1.9 141.39 B5/B14
10.9 755 2.1 128.86 B5/B14
12.7 649 2.5 110.73 B5/B14
14.0 589 2.7 100.51 B5/B14
17.3 479 3.3 81.69 B5/B14
18.9 436 3.7 74.45 B5/B14
1,1 кВт
n1=2800
80M/2B
8.3 1158 1.0 345.35 B5/B14
8.9 1075 1.1 320.49 B5/B14
10.4 919 1.3 274.13 B5/B14
12.8 747 1.6 222.80 B5/B14
14.0 681 1.8 203.06 B5/B14
16.4 584 2.1 173.97 B5/B14
20.2 474 2.6 141.39 B5/B14
22.1 432 2.8 128.86 B5/B14
25.7 371 3.3 110.73 B5/B14
28.4 337 3.6 100.51 B5/B14
n1=1400
90S/4A
80M/4C
6.3 1560 1.0 222.80 B5/B14
6.9 1422 1.1 203.06 B5/B14
8.1 1218 1.3 173.97 B5/B14
10.0 990 1.6 141.39 B5/B14
10.9 902 1.8 128.86 B5/B14
12.7 775 2.1 110.73 B5/B14
14.0 704 2.3 100.51 B5/B14
17.3 572 2.8 81.69 B5/B14
18.9 521 3.1 74.45 B5/B14
n1=900
90L/6B
6.6 1509 1.1 141.39 B5/B14
7.3 1375 1.2 128.86 B5/B14
8.4 1182 1.4 110.73 B5/B14
9.3 1073 1.6 100.51 B5/B14
11.4 872 1.9 81.69 B5/B14
12.6 795 2.1 74.45 B5/B14
1,5 кВт
n1=900
100L/6A
8.5 1603 1.0 110.73 B5/B14
9.4 1455 1.2 100.51 B5/B14
11.5 1183 1.4 81.69 B5/B14
12.6 1078 1.6 74.45 B5/B14
n1=2800
90S/2A
80M/2C
12.8 1016 1.2 222.80 B5/B14
14.1 926 1.3 203.06 B5/B14
16.4 793 1.5 173.97 B5/B14
20.2 644 1.9 141.39 B5/B14
22.2 587 2.1 128.86 B5/B14
25.8 505 2.4 110.73 B5/B14
28.5 458 2.7 100.51 B5/B14
35.0 372 3.3 81.69 B5/B14
38.4 339 3.6 74.45 B5/B14
n1=900
100L/6
9.4 1785 0.9 100.51 B5/B14
11.6 1451 1.2 81.69 B5/B14
12.7 1322 1.3 74.45 B5/B14
1,85 кВт
n1=1400
90L/4
10.0 1665 1.0 141.39 B5/B14
10.9 1518 1.1 128.86 B5/B14
12.7 1304 1.2 110.73 B5/B14
14.0 1184 1.4 100.51 B5/B14
17.3 962 1.7 81.69 B5/B14
18.9 877 1.8 74.45 B5/B14
2,2 кВт
n1=1400
100L/4A
12.7 1551 1.0 110.73 B5/B14
14.0 1408 1.1 100.51 B5/B14
17.3 1144 1.4 81.69 B5/B14
18.9 1043 1.5 74.45 B5/B14
n1=2800
90L/2A
16.4 1163 1.0 173.97 B5/B14
20.2 945 1.3 141.39 B5/B14
22.2 861 1.4 128.86 B5/B14
25.8 740 1.6 110.73 B5/B14
28.5 672 1.8 100.51 B5/B14
35.0 546 2.2 81.69 B5/B14
38.4 498 2.4 74.45 B5/B14
3,0 кВт
n1=2800
100L/2A
26.1 999 1.2 110.73 B5/B14
28.8 907 1.3 100.51 B5/B14
35.4 737 1.6 81.69 B5/B14
38.8 672 1.8 74.45 B5/B14
n1=1400
100L/4B
17.3 1560 1.0 81.69 B5/B14
18.9 1422 1.1 74.45 B5/B14
4,0 кВт
n1=2800
112M/2A
100L/2C
35.4 983 1.2 81.69 B5/B14
38.8 896 1.4 74.45 B5/B14

Общие характеристики:

Смазка:

Редукторы D/M503 поставляются с синтетическим и минеральным маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

Рекомендованное количество масла [л] в зависимости от монтажного положения приведены в таблице.

D/M 503
M1-M3 5.4
M2 6.8
M4 7.0
M5 5.7
M6 3.9

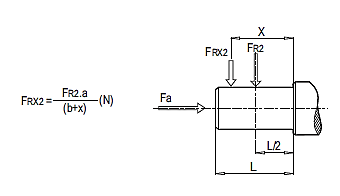

Радиальные и осевые нагрузки:

Возможные радиальные и осевые нагрузки редуктора приведены в таблице.

Радиальные и осевые нагрузки.

D/M 503
A 190
B 150
M (FR2max) [kN] 18.0
D (FR2max) [kN] 7.2
Pdf-документ Схема для насадного редуктора NRW D/M 503 Скачать
Pdf-документ Монтажное положение насадного редуктора NRW Скачать
Pdf-документ Расположение клеммной коробки насадного редуктора NRW Скачать
Pdf-документ Конструктивное исполнение насадного редуктора NRW Скачать
Pdf-документ Пример обозначения насадного редуктора NRW Скачать
Pdf-документ Схема для насадного редуктора NRW исполнение малый фланец В14 Скачать
