Температурные контроллеры Autonics серии TX4

Температурные контроллеры Autonics серии TX4
View the embedded image gallery online at:
https://promair.by/kontrollery-tipa-autonics-tx4/#sigProIdec787e774e

Производитель: Autonics (Ю. Корея)

TX4 - температурный контроллер (терморегулятор) c двойным дисплеем и PID-регулятором

Заказать

Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство

Температурные контроллеры серии ТХ оснащены легкочитаемым ЖК-дисплеем с большими белыми знаками PV размером 15,3 мм. 11-сегментные дисплеи, используемые для отображения значений PV/SV, хорошо отображают буквенно-цифровые символы. Температурные контроллеры также имеют короткий интервал измерений 50 мс и точность отображения 0,3%. Серия ТХ также имеет компактную, малогабаритную конструкцию глубиной 45 мм. С уменьшением размера задней длины на 30%, контроллеры упрощают установку в ограниченных пространствах. Температурные контроллеры также предлагают различные опции выводов, в том числе вывод тока, вывод передачи и коммуникационный вывод RS485.

Основные характеристики

Обновлена конструкция символьных экранов всех моделей.

Линейка пополнилась моделями других размеров: Ш 72 x В 72 мм (TX4M), Ш 48 x В 96 мм (TX4H), Ш 96 x H 96 мм (TX4L).

  • Высокое быстродействие (скорость измерения 50 мс) и повышенная точность отображения ±0,3%.
  • Большой ЖК-дисплей с удобным отображением текущего значения (белый шрифт).
  • Функция переключения между токовым выходом и выходом с твердотельным реле (ТТР).
  • Функции управления на базе выхода с ТТР (SSRP): стандартное управление в ключевом режиме (вкл./выкл.), циклический режим управления, фазовый режим управления.
  • Доступна модель с коммуникационным выходом: RS485 (Modbus RTU).
  • Настройка параметров посредством ПК (интерфейс USB или RS485).
  • Программное обеспечение для комплексного управления устройствами (DAQMaster).
  • Компактный, эргономичный корпус с глубиной 45 мм.
  • В сравнении с аналогичными моделями Autonics (48 х 48 мм) глубина данного изделия уменьшена на 30%.
  • Защитная крышка клеммного блока (продается отдельно): КРЫШКА RSA.

Характеристики контроллера серии TX4 | Рисунок 1

Большой ЖК-дисплей с удобным отображением значений измеряемых параметров (белый шрифт)

Крупный ЖК-дисплей с большим шрифтом белого цвета позволяет легко считывать состояние параметров в различных средах.

* Высота символа измеряемого значения: TX4S 14 мм, TX4M 17,3 мм, TX4H 15,8 мм, TX4L 26,8 мм

Характеристики контроллера серии TX4 | Рисунок 2

Показания дисплея хорошо читаются под различными углами зрения



Компактная конструкция с глубиной корпуса 45 мм

За счет уменьшения глубины корпуса на 30% в сравнении с устройствами аналогичного типоразмера, предлагаемыми компанией Autonics (модели 48 x 48 мм), устройство можно монтировать в условиях ограниченного пространства.

Характеристики контроллера серии TX4 | Рисунок 3

11-сегментный дисплей обеспечивает повышенное качество отображения показаний

11-сегментные дисплеи, на которых отображаются фактические и заданные значения параметров, позволяют легко читать буквенно-цифровую информацию.

Характеристики контроллера серии TX4 | Рисунок 4

Высокое быстродействие: время измерения 50 мс

Благодаря высокому быстродействию (время измерения 50 мс) обеспечивается высокая точность управления температурой в системах с высокоскоростными контурами управления.

Характеристики контроллера серии TX4 | Рисунок 5

Возможность переключения между токовым выходом и выходом с твердотельным реле (ТТР)

С помощью меню настройки можно выбрать режим работы выходной цепи отдельного устройства: выход ТТР или токовый сигнал.

Характеристики контроллера серии TX4 | Рисунок 6

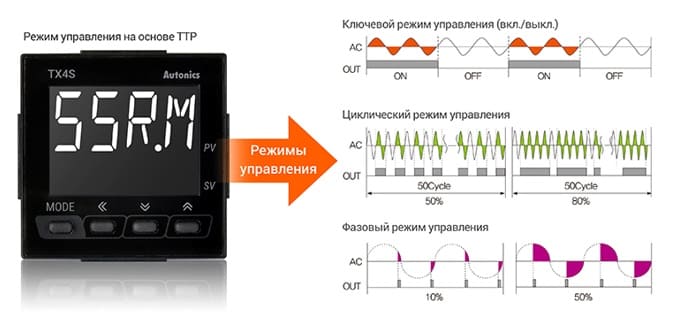

Функции управления на базе выходного драйвера ТТР (SSRP)

В моделях регуляторов мощности с встроенным предохранителем его можно легко заменить.

Характеристики контроллера серии TX4 | Рисунок 7

Основные характеристики:

  • Типоразмеры, мм:
    • Ш48xВ48 (TX4S);
    • Ш48xВ96 (TX4H);
    • Ш72xВ72 (TX4M);
    • Ш96xВ96 (TX4L).
  • Напряжение питания:
    • 100-240 VAC 50/60 Гц.
  • Тип регулирования:
    • ПИД-, П-, ПИ-, ПД-, ВКЛ/ВЫКЛ (дискретное регулирование).
  • Программируемый вход выбора термодатчика:
    • термопары: К (хромель-алюмель), J (железо-константан), L (хромель-капель), T (медь-константан), S (платинородий (10 % Rh)-платина), R (платинородий (13 % Rh))-платина);
    • термосопротивления: Cu50, Pt100.
  • Диапазон регулирования, *С:
    • -50...+1200 (для термопары К);
    • -40...+800 (для термопары L);
    • -30...+500 (для термопары J);
    • -50…+400 (для термопары T);
    • 0…+1700 (для термопары S, R);
    • -100...+400 (для термосопротивления Pt100);
    • -50...+200 (для термосопротивления Cu50).
  • Тип управляющего выхода (выбирается при заказе):
    • релейный (250 V AC, 3 А, 1 а);
    • SSR (12V DC +/-2V, не более 20 мА) (регулирование ВКЛ./ВЫКЛ., регулирование цикла работы, регулирование фазы);
    • Токовый (4-20, 0-20 мА)/SSR (активируется при программировании).
  • Аварийный выход (до двух):
    • релейный (250 V AC, 1 А, 1 а).
  • Интервал измерений:
    • 50 мс.
  • Автоматическая настройка ПИД-регулятора.
  • Две прикладные программы управления температурой:
    • нагрев/охлаждение (одновременно две функции включить невозможно!).

Информация для заказа:

Характеристики контроллера серии TX4 | Рисунок 8

На складе всегда в наличии:

TX4S-14R, TX4S-14C

Доступные артикулы к заказу:

Артикул Корпус Управляющий выход Дополнительный выход Питание
TX4H-14C Ш48×В96мм ТТР/токовый 1 аварийный 100…250V AC
TX4H-14R Ш48×В96мм релейный 1 аварийный 100…250V AC
TX4H-14S Ш48×В96мм ТТР 1 аварийный 100…250V AC
TX4H-24C Ш48×В96мм ТТР/токовый 2 аварийных 100…250V AC
TX4H-24R Ш48×В96мм релейный 2 аварийных 100…250V AC
TX4H-24S Ш48×В96мм ТТР 2 аварийных 100…250V AC
TX4H-A4C Ш48×В96мм ТТР/токовый 2 аварийных + токовый 100…250V AC
TX4H-A4R Ш48×В96мм релейный 2 аварийных + токовый 100…250V AC
TX4H-A4S Ш48×В96мм ТТР 2 аварийных + токовый 100…250V AC
TX4H-B4C Ш48×В96мм ТТР/токовый 2 аварийных + токовый + RS485 100…250V AC
TX4H-B4R Ш48×В96мм релейный 2 аварийных + токовый + RS485 100…250V AC
TX4H-B4S Ш48×В96мм ТТР 2 аварийных + токовый + RS485 100…250V AC
TX4L-14C Ш96×В96мм ТТР/токовый 1 аварийный 100…250V AC
TX4L-14R Ш96×В96мм релейный 1 аварийный 100…250V AC
TX4L-14S Ш96×В96мм ТТР 1 аварийный 100…250V AC
TX4L-24C Ш96×В96мм ТТР/токовый 2 аварийных 100…250V AC
TX4L-24R Ш96×В96мм релейный 2 аварийных 100…250V AC
TX4L-24S Ш96×В96мм ТТР 2 аварийных 100…250V AC
TX4L-A4C Ш96×В96мм ТТР/токовый 2 аварийных + токовый 100…250V AC
TX4L-A4R Ш96×В96мм релейный 2 аварийных + токовый 100…250V AC
TX4L-A4S Ш96×В96мм ТТР 2 аварийных + токовый 100…250V AC
TX4L-B4C Ш96×В96мм ТТР/токовый 2 аварийных + токовый + RS485 100…250V AC
TX4L-B4R Ш96×В96мм релейный 2 аварийных + токовый + RS485 100…250V AC
TX4L-B4S Ш96×В96мм ТТР 2 аварийных + токовый + RS485 100…250V AC
TX4M-14C Ш72×В72мм ТТР/токовый 1 аварийный 100…250V AC
TX4M-14R Ш72×В72мм релейный 1 аварийный 100…250V AC
TX4M-14S Ш72×В72мм ТТР 1 аварийный 100…250V AC
TX4M-24C Ш72×В72мм ТТР/токовый 2 аварийных 100…250V AC
TX4M-24R Ш72×В72мм релейный 2 аварийных 100…250V AC
TX4M-24S Ш72×В72мм ТТР 2 аварийных 100…250V AC
TX4M-A4C Ш72×В72мм ТТР/токовый 2 аварийных + токовый 100…250V AC
TX4M-A4R Ш72×В72мм релейный 2 аварийных + токовый 100…250V AC
TX4M-A4S Ш72×В72мм ТТР 2 аварийных + токовый 100…250V AC
TX4M-B4C Ш72×В72мм ТТР/токовый 2 аварийных + токовый + RS485 100…250V AC
TX4M-B4R Ш72×В72мм релейный 2 аварийных + токовый + RS485 100…250V AC
TX4M-B4S Ш72×В72мм ТТР 2 аварийных + токовый + RS485 100…250V AC
TX4S-14C Ш48×В48мм ТТР/токовый 1 аварийный 100…250V AC
TX4S-14R Ш48×В48мм релейный 1 аварийный 100…250V AC
TX4S-14S Ш48×В48мм ТТР 1 аварийный 100…250V AC
TX4S-24C Ш48×В48мм ТТР/токовый 2 аварийных 100…250V AC
TX4S-24R Ш48×В48мм релейный 2 аварийных 100…250V AC
TX4S-24S Ш48×В48мм ТТР 2 аварийных 100…250V AC
TX4S-A4C Ш48×В48мм ТТР/токовый 2 аварийных + токовый 100…250V AC
TX4S-A4R Ш48×В48мм релейный 2 аварийных + токовый 100…250V AC
TX4S-A4S Ш48×В48мм ТТР 2 аварийных + токовый 100…250V AC
TX4S-B4C Ш48×В48мм ТТР/токовый 2 аварийных + токовый + RS485 100…250V AC
TX4S-B4R Ш48×В48мм релейный 2 аварийных + токовый + RS485 100…250V AC
TX4S-B4S Ш48×В48мм ТТР 2 аварийных + токовый + RS485 100…250V AC
Pdf-документ Инструкция для контроллера Autonics серии TX4 Скачать

Схема контроллера серии TX4 | Рисунок 1
