Блоки и вспомогательные устройства


БПС-3 - блок питания и сигнализации

Предназначены для питания  сигнализаторов  СТГ-3 и СТГ-3-И при их соединении в шлейф, выдачи световой и звуковой сигнализации при срабатывании любого сигнализатора в шлейфе, с одновременным переключением “сухих” контактов реле по двум порогам.

Область применения: обеспечение многоточечного контроля параметров воздуха рабочей зоны бытовых, административных, общественных, производственных помещений и открытых площадок с помощью сигнализаторов СТГ-3 и СТГ-3-И.

Блоки являются стационарными автоматическими приборами.
Рабочее положение блоков - вертикальное.
Режим работы - непрерывный.

Количество опрашиваемых датчиков для БПС-3 не ограничено, для БПС-3-И до 64 датчиков.

блок питания и сигнализации

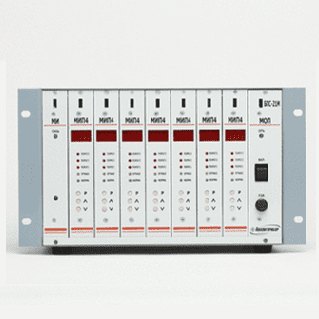

Блок питания и сигнализации БПС-21М

Предназначены для:
01. Питания датчиков-сигнализаторов ДАТ-М, сигнализаторов СТМ-30-10 – СТМ-30-16, датчиков-газоанализаторов  ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 (в дальнейшем – датчиков);
02. Измерения входных токовых сигналов от датчиков по каждому каналу;
03. Выдачи световой и звуковой сигнализации при превышении/понижении установленных пороговых значений с одновременным переключением "сухих" контактов реле.

Область применения:
Обнаружение довзрывоопасных концентраций горючих газов и паров, контроль содержания вредных веществ и кислорода в воздухе рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств.

Блоки являются стационарными автоматическими приборами.

БПС-3

ПГС - поверочные газовые смеси

Предназначены для:
01. Питания датчиков-сигнализаторов ДАТ-М, сигнализаторов СТМ-30-10 – СТМ-30-16, датчиков-газоанализаторов  ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 (в дальнейшем – датчиков);
02. Измерения входных токовых сигналов от датчиков по каждому каналу;
03. Выдачи световой и звуковой сигнализации при превышении/понижении установленных пороговых значений с одновременным переключением "сухих" контактов реле.

Область применения:
Обнаружение довзрывоопасных концентраций горючих газов и паров, контроль содержания вредных веществ и кислорода в воздухе рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств.

Блоки являются стационарными автоматическими приборами.

поверочные газовые смеси

Вентили ВТР, ВЗ, ВР

Вентили точной регулировки ВТР предназначены для регулирования анализируемой газовой среды и перекрытия газопроводов.

Вентили ВТР, ВЗ, ВР

БРС - блок расширения и связи

Блок расширения и связи БРС (ИБЯЛ.411111.036-01, -02,-03,-04) предназначен для работы в составе системы контроля атмосферы промышленных объектов (СКАПО).
БРС выполняет следующие функции:
для БРС ИБЯЛ.411111.036:
01. двусторонний обмен с БСУ - передачу результатов измерения выходных токовых сигналов на БСУ и прием уставок срабатывания порогов блока реле (далее – БР) ИБЯЛ.423142.004 от БСУ ИБЯЛ.411111.035;
02. питание БР и передачу команд управления на БР ИБЯЛ.423142.004;
03. обеспечение двухстороннего обмена информацией с другими БРС ИБЯЛ.411111.036 по интерфейсу RS485;

для БРС ИБЯЛ.411111.036, -01…-04:
01. обеспечение двухстороннего обмена информацией с адаптером интерфейсов (далее – АИ)  ИБЯЛ.426441.006 или БСУ ИБЯЛ.411111.044 по интерфейсу RS485, логический протокол MODBUS RTU, порт “1RS485”;
02.передачу результатов измерения выходных токовых сигналов на ПЭВМ с помощью АИ ИБЯЛ.426441.006 или в информационную сеть АСУ ТП с помощью БСУ ИБЯЛ.411111.044;
обеспечение двухстороннего обмена информацией с пультом контроля ИБЯЛ.422411.005 по интерфейсу RS485, порт “1RS485”;
03. обеспечение передачи команд управления по интерфейсу RS485 на БР ИБЯЛ.423142.009 - порт “2RS485”.

блок расширения и связи

БСУ - блок связи и управления

Предназначен для работы в составе системы контроля атмосферы промышленных объектов (СКАПО) ИБЯЛ.424355.002 и обеспечивает работоспособность системы без ПЭВМ.
Программирование БСУ осуществляется с помощью бесплатно поставляемой средой программирования на основе языков стандарта МЭК 61131-3-CoDeSys.

БСУ выполняет следующие функции:
01. Управление системой СКАПО:
-  сбор и обработку информации от блока расширения и связи БРС (в дальнейшем БРС) о состоянии подключенных датчиков с порта “1RS485” и (или) “2RS485”, протокол Modbus RTU;
-  передачу команд управления на БР в соответствии с заданным алгоритмом с порта “1RS485”  и (или) “2RS485”;
-  архивирование принятых данных и переданных команд управления в реальном масштабе времени;
02. Обеспечивает возможность интеграции системы СКАПО в АСУ ТП предприятия по интерфейсам:
-  RS485 с протоколом обмена Modbus RTU;
-  USB с протоколом USB1.1 – через порт “USB”;
-  Ethernet с протоколом Ethernet1.0 – через порт “Ethernet”.

блок расширения и связи

Пробозаборник ИБЯЛ.418311.033

Пробозаборник ИБЯЛ.418311.033 предназначен для обеспечения отбора пробы из труднодоступных мест. Подходит для работы с газосигнализаторами и газоанализаторами: АНКАТ-7664Микро, АНКАТ-7631Микро, СГГ-20Микро.

Пробозаборник ИБЯЛ.418311.033

Пробозаборник ИБЯЛ.418311.050

Пробозаборник ИБЯЛ.418311.050 предназначен для отбора пробы из колодцев, а также других мест, где возмодно присутствие воды. Предназначен для работы с газосигнализаторами и газоанализаторами: АНКАТ-7664Микро, АНКАТ-7631Микро, СГГ-20Микро.

Пробозаборник ИБЯЛ.418311.050

Пробозаборник М ИБЯЛ.418311.082

Пробозаборник М ИБЯЛ.418311.082 предназначен для обеспечения отбора пробы из технологических отверстий газовых колодцев и стен при обходе работниками ГРО газовых трасс подземных газопроводов. Подходит для работы с газосигнализаторами и газоанализаторами: АНКАТ-7664Микро, АНКАТ-7631Микро, СГГ-20Микро.

Пробозаборник М ИБЯЛ.418311.082
