Абсолютный энкодер Autonics серии MGA50S

View the embedded image gallery online at:
https://promair.by/enkodery-autonics-mga50s/#sigProId3719fa8317

Производитель: Autonics (Ю. Корея)

MGA50S - Абсолютные энкодеры магнитного типа с выступающим валом и диаметром корпуса Ø50 мм

Заказать

Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство

Абсолютные энкодеры серии MGA50S магнитного типа с выступающим валом в корпусе диаметром 50 мм обеспечивают высокое разрешение и точность в тяжелых условиях эксплуатации с наличием ударным нагрузок, вибрации, пыли или влажности (в сравнении с оптическими энкодерами) Энкодеры данной серии доступны в исполнениях с разными разрешениями (до 1024) и выходами разного типа, что обеспечивает необходимую точность и экономичность для самых разных систем.

Характеристики

высокая точность в тяжелых условиях эксплуатации, в том числе при наличии ударных нагрузок, вибрации, пыли и влажности (в сравнении с оптическими энкодерами)
различные типы кода на выходе: BCD-код, двоичный, код Грея
доступны устройства различных исполнений: 32, 40, 45, 48, 64, 90, 128, 180, 256, 360, 512, 720, 1024 деления на оборот
питание: 5 В= ±5%, 12-24 В= ±5%
степень защиты IP50 (стандарт МЭК)
Более продолжительный срок службы по сравнению с оптическими энкодерами

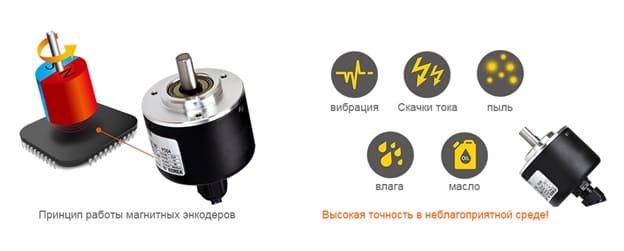

Принцип работы магнитных энкодеров

Схема датчика Autonics MGA50S | Рисунок 1

Высокая точность даже в сложных условиях эксплуатации: В отличие от оптических энкодеров, которые требуют наличия зазора между диском и оптическим сенсором, магнитные энкодеры генерируют сигнал во время вращения магнитного поля. Такая конструкция обеспечивает более высокий уровень допуска энкодера, а также точность и надежность измерения в условиях ударных нагрузок, вибрации, запыленности и влажности.
Более продолжительный срок службы по сравнению с оптическими энкодерами : В отличие от оптических компонентов магнитные энкодеры не содержат чувствительных компонентов, благодаря чему значительно увеличивается срок эксплуатации таких энкодеров в сложных условиях.
За счет повышенной стойкости к ударных нагрузкам и вибрации, а также защиты от пыли и конденсации, магнитные энкодеры обладают более продолжительным сроком эксплуатации в сравнении с оптическими энкодерами.

Разные типы выхода

Серия MGA50S обладает тремя кодами выхода: двоично-десятичным, двоичным, Грея.

Схема датчика Autonics MGA50S | Рисунок 2

Экономичные чипы датчика, произведены компанией Autonics

Чипы в датчиках сделаны компанией Autonics, что позволяет предлагать более низкую цену на энкодеры, по сравнению с другими брендами.

Применение

Магнитные абсолютные энкодеры применяются для контроля угла солнечной панели в зависимости от положения солнца.

Схема датчика Autonics MGA50S | Рисунок 3

Основные характеристики:

Диаметр корпуса: 50 мм.
Тип вала: выступающий: 8 мм.
Разрешение: один оборот до 1024 деления (см. описание).
Гистерезис: ±0,1⁰.
Ошибка позиционирования: ±1 бит (при включении/выключении устройства в текущем значении может присутствовать ошибка ±1 бит (младший)).
Выходной код:
- BCD-код.
- Двоичный.
- Код Грея.
Тип выхода: NPN-выход с откр. коллектором.
Ток нагрузки: не более 32 мА, остаточное напряжение: не более 1 В=.
Логика выхода: выход с отрицательной логикой.
Время отклика: макс 1 мкс.
Максимальная частота отклика: 30 кГц.
Напряжение питания: 5 В= ±5%.
Потребляемый ток: не более 60 мА (в режиме холостого хода).
Пусковой момент: макс: 70 гс·см (0,007 Н·м).
Момент инерции: макс. 80 г·см² (8x10^-6 кг·м²).
Нагрузка на вал:
- радиальная: 10 кгс;
- осевая: 2.5 кгс.
Максимально допустимая частота вращения: 3000 об/мин.
Вибрация: амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов.
Ударная нагрузка: не более 75G.
Температура окружающей среды:
- эксплуатация: От -10 до 70°C;
- хранение: от -20 до 85°C.
Влажность:
- эксплуатация: от 35 до 85%
- хранение: от 35 до 90%
сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
Степень защиты: IP50.
Масса: 270 г.

Информация для заказа:

Схема датчика Autonics MGAМ50S | Рисунок 4

	Описание абсолютного энкодера Autonics серии MGAM50S	Скачать
	Инструкция абсолютного энкодера Autonics серии MGAM50S	Скачать
