Абсолютный энкодер Autonics серии ENP

View the embedded image gallery online at:
https://promair.by/enkodery-autonics-enp/#sigProIdcb04f43095

Производитель: Autonics (Ю. Корея)

ENP - Абсолютные датчики углового перемещения с выступающим валом и диаметром корпуса 60 мм

Заказать

Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство

Модели датчиков абсолютного перемещения серии ENP с диаметром корпуса 60 мм со сплошным валом Ø10мм и делением шага до 360 теперь предлагаются с источником питания 12–24 В пост. тока, что делает их очень удобными в эксплуатации. Новые модели служат для преобразования абсолютного угла поворота в двоично-десятичный код (BCD-код) и являются высокоточными приборами, которые сохраняют абсолютное положение при непредвиденных перебоях в питании. Применяются на обрабатывающем оборудовании, машинном оборудовании, робототехнике, текстильном оборудовании, парковочных комплексах и пр.

Особенности:

источник питания: 5V DC ±5%, 12-24V DC ±5%.
применяются для преобразования абсолютного угла поворота в двоично-десятичный код.
защита от внешних динамических нагрузок.
сохранение абсолютного положения в случае перебоев в электропитании.

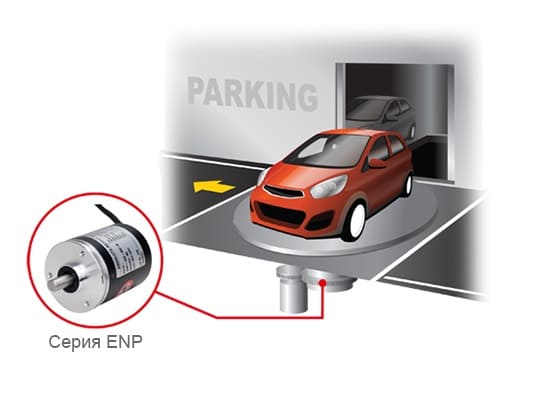

Применение

Автоматическое управление погрузкой автомобиля в системе башенной парковки.

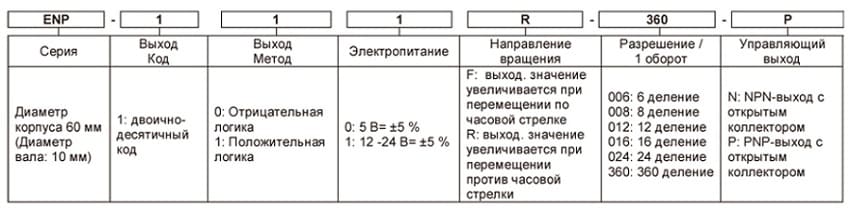

Схема датчика Autonics ENP | Рисунок 1

Основные характеристики:

Диаметр корпуса: 60 мм.
Тип вала: выступающий: 10 мм.
Число импульсов на оборот: до 360 имп (см инструкцию).
Выходной код: двоично десятичный.
Разность фаз выхода: см. описание.
Выход управления:
- PNP-выход с открытым коллектором;
- NPN-выход с открытым коллектором.
Время отклика (подъем/падение):
- Т_вкл = 800 нс;
- Т_выкл не более 800 нс.
Максимальная частота отклика: 20 кГц.
Напряжение питания:
- 5 В= ±5%;
- 12-24 В= ±5%.
Потребляемый ток: менее 100 мА (без нагрузки).
Пусковой момент: макс: 500гс·см (0.05Н·м).
Момент инерции: макс. 300г·см² (3x10^-5 кг·м²).
Нагрузка на вал:
- радиальная: 10 кгс;
- осевая: 2.5 кгс.
Максимально допустимая частота вращения: 3600 об/мин.
Вибрация: амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов.
Ударная нагрузка: не более 75G.
Температура окружающей среды:
- эксплуатация: От -10 до 70°C;
- хранение: от -20 до 85°C.
Влажность:
- эксплуатация: от 35 до 85%;
- хранение: от 35 до 90%.
сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
Степень защиты: IP50 (стандарт МЭК), IP65 (модель с разъемом).
Масса: примерно 400 г.
