Инкрементальные датчики Autonics серии ENH

Производитель: Autonics (Ю. Корея)


ENH - Инкрементальные энкодеры-штурвалы с рукояткой



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Инкрементальные энкодеры-штурвалы серии ENH предназначены для ручного управления различным оборудованием, включая фрезерные станки и станки с ЧПУ. Клеммное соединение делает эти приборы удобными в эксплуатации.

  • предназначен для использования в качестве органа управления во фрезерных станках и станках с ЧПУ
  • электрический монтаж – с помощью зажимных клемм
  • напряжение питания: 5 В- (±5%), 12-24 В- (±5%)

Основные характеристики

  • Штурвал: многооборотный
  • Число импульсов на оборот: 25, 100
  • Выходные фазы: A, B (для выхода Line Driver: A, Aинв, В, Винв)
  • Разность фаз выхода: разность фаз между A и B: T/4 ± T/8 (T=1 цикл фазы A)
  • Выход управления:
    • комплементарный выход
    • выход напряжения
    • Line Driver
  • Время отклика (подъем/падение): менее 1 мкс, 0,2 мкс (для Line Driver)
  • Максимальная частота отклика: 10 кГц
  • Напряжение питания:
    • 5 В= ±5%
    • 12-24 В= ±5%
  • Потребляемый ток: менее 40 мА (без нагрузки), для Line Driver менее 50 мА (без нагрузки)
  • Пусковой момент: не более 1кгс*см
  • Нагрузка на вал:
    • радиальная: 2 кгс
    • осевая: 1 кгс
  • Максимально допустимая частота вращения: 200 об/мин (обычная), 600 об/мин (пиковая)
  • Вибрация: амплитуда 1,5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов
  • Ударная нагрузка: не более 50G
  • Температура окружающей среды:
    • эксплуатация: От -10 до 70°C
    • хранение: от -20 до 85°C
  • Влажность:
    • эксплуатация: от 35 до 85%
    • хранение: от 35 до 90% (сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации)
  • Степень защиты: IP50 (стандарт МЭК)
  • Масса: примерно 260 г

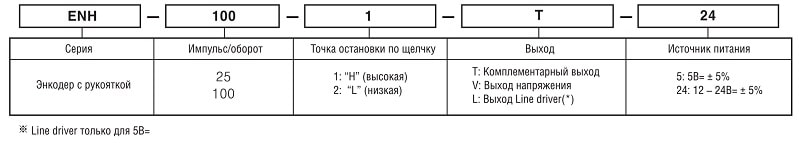

Информация для заказа:

Датчики Autonics серии ENH | Информация для заказа

Pdf-документ

Описание инкрементального энкодера Autonics серии ENH

Скачать

Схема датчика Autonics ENH | Рисунок 1
