Инкрементальные датчики Autonics серии E18S

Производитель: Autonics (Ю. Корея)


E18S - инкрементальный энкодер с выступающим валом в корпусе Ø18 мм



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Компания Autonics расширяет линейку инкрементальных энкодеров, представляя новые миниатюрные энкодеры серии Е18S. Благодаря компактным размерам и малому весу энкодеры данной серии являются оптимальным решением для монтажа в условиях ограниченного пространства. За счет малого момента инерции вала (не более 0,5 г*см²) минимизируется влияние на присоединяемое оборудование.

Все эти свойства позволяют легко использовать энкодеры серии Е 18S в банкоматах, счетно-денежных машинах, копировальных аппаратах и другом офисном оборудовании.

  • Сверхкомпактный инкрементальный энкодер в корпусе диаметром Ø18 мм
  • Простая установка в условиях ограниченного пространства
  • Малый момент инерции
  • Электропитание: 5 В= ±5%

Основные характеристики

  • Тип вала: 2, 2,5 мм
  • Число импульсов на оборот: до 400 имп (см инструкцию)
  • Выходные фазы: A
  • Выход управления:
    • NPN-выход с открытым коллектором
    • выход напряжения
  • Время отклика (подъем/падение): менее 1 мкс
  • Максимальная частота отклика: 25 кГц
  • Напряжение питания: 5 В= ±5%
  • Потребляемый ток: менее 50 мА (без нагрузки) для Line Driver
  • Пусковой момент: модель с выступающим валом макс: 10 гс•см(9,8*10-4 Н•м)
  • Момент инерции: макс. 0,5 г•см2 (5x10-8 кг•м2)
  • Нагрузка на вал:
    • радиальная: 200 гс
    • осевая: 200 гс
  • Максимально допустимая частота вращения: 6000 об/мин
  • Вибрация: амплитуда 1.5 мм или 300 м/с2 при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов
  • Ударная нагрузка: не более 50G
  • Температура окружающей среды:
    • эксплуатация: От -10 до 70°C
    • хранение: от -20 до 85°C
  • Влажность:
    • эксплуатация: от 35 до 85%
    • хранение: от 35 до 90% (сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации)
  • Степень защиты: IP50 (стандарт МЭК)
  • Масса: примерно 12 г

Информация для заказа:

Датчики Autonics серии E18S | Информация для заказа

Pdf-документ

Описание инкрементального энкодера Autonics серии E18S

Скачать
Pdf-документ

Инструкция для инкрементального энкодера Autonics серии E18S (EN)

Скачать

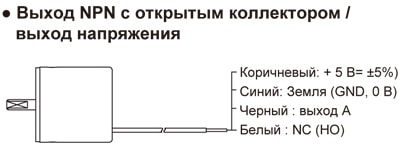

Схема датчика Autonics E18S | Рисунок 1
