Производитель: Autonics (Ю. Корея)

E100H - Инкрементальные датчики углового перемещения с полым сквозным валом и диаметром корпуса 100 мм

Заказать

Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство

Инкрементальные датчики углового перемещения серии E100H с полым сквозным валом и диаметром корпуса 35 мм имеют стабильный выход. Благодаря повышенной устойчивости к сложным рабочим условиям эти приборы чрезвычайно стабильны и являются превосходным решением для грузоподъемных систем.

Основные характеристики

Тип вала: полый сквозной 35 мм
Число импульсов на оборот: до 10000 имп (см инструкцию)
Выходные фазы: A, B, Z (для выхода Line Driver: A, Aинв, В, Винв, Z, Zинв)
Разность фаз выхода: Разность фаз между A и B: T/4 ± T/8 (T=1 цикл фазы A)

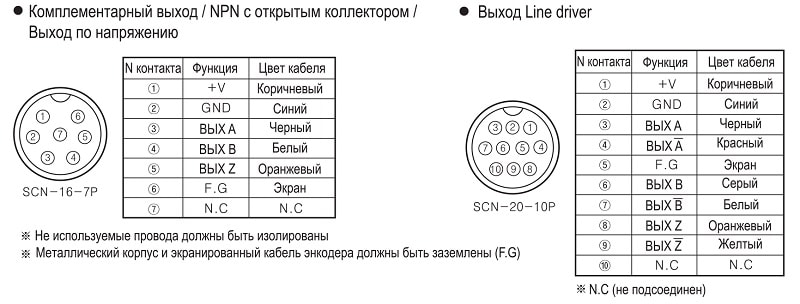

Выход управления:
- комплементарный выход
- выход напряжения
- NPN-выход с открытым коллектором
- Line Driver
Время отклика (подъем/падение): менее 1 мкс, менее 0,5 мкс (для Line Driver)
Максимальная частота отклика: 300 кГц
Напряжение питания:
- 5 В= ±5%
- 12-24 В= ±5%
Потребляемый ток: менее 80 мА (без нагрузки), менее 50 мА (без нагрузки) для Line Driver
Пусковой момент: макс: 300 гс•см (0.02Н•м)
Момент инерции: макс. 800 г•см2 (8x10-5 кг•м2)
Нагрузка на вал:
- радиальная: 5 кгс
- осевая: 2.5 кгс
Максимально допустимая частота вращения: 3600 об/мин
Вибрация: амплитуда 1.5 мм при частоте от 10 до 55 Гц (в течение 1 мин) по каждому из направлений X, Y, Z в течение 2 часов
Ударная нагрузка: не более 75G
Температура окружающей среды:
- эксплуатация: От -10 до 70°C
- хранение: от -20 до 85°C
Влажность:
- эксплуатация: от 35 до 85%
- хранение: от 35 до 90% (сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации)
Степень защиты: IP50 (стандарт МЭК)
Масса: примерно 1200 г
