Фотоэлектрический датчик Autonics серии BJ

Производитель: Autonics (Ю. Корея)


Компактный фотоэлектрический датчик с увеличенным расстояние срабатывания



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Доступный покупателю ассортимент датчиков стал еще шире с появлением в серии BJ новой линейки датчиков BGS с зеркальным отражением, увеличенным расстоянием срабатывания и разъемом.

Новые датчики имеют функцию подавления фоновых помех, которая минимизирует вероятность ошибки и повышает стабильность и эффективность обнаружения объектов различных цветов и из различных материалов (ожидается выпуск модели с расстоянием срабатывания 100 мм). Кроме того, по сравнению с моделями с несъемным кабелем, обслуживание и подключение модели с разъемом значительно упростилось.

Еще одним преимуществом серии является влагозащищенная конструкция со степенью защиты IP67. Фотоэлектрические датчики серии BJ отличаются увеличенным расстоянием срабатывания за счет использования высококачественной оптики, улучшенной помехозащищенностью и превосходными рабочими характеристиками благодаря минимизации влияния света инвертера. Наличие функции подавления перекрестных помех обеспечивает возможность смежного монтажа, а компактные размеры — возможность использования датчиков в условиях ограниченного пространства.

Широкая линейка датчиков, куда входят датчики с увеличенным расстоянием срабатывания, модели BGS с зеркальным отражением, датчики с узконаправленным лучом и датчики для обнаружения прозрачных объектов, дает дополнительные возможности применения в различных областях промышленности, удовлетворяя индивидуальным требованиям каждого заказчика.

Общие особенности:

  • Компактные размеры: 20 мм (Ш) × 32 мм (В) × 10,6 мм (Д).
  • Степень защиты IP65 (стандарт МЭК).
  • Выбор режима срабатывания на свет/на затемнение (за исключением BJG30-DDT).
  • Встроенный регулятор чувствительности (за исключением BJG30-DDT).
  • Защита от переполюсовки и короткого замыкания выходной цепи.
  • Функция автоматического подавления взаимных помех.
  • Улучшенная помехозащищенность и минимизация влияния света инвертора.

Модели с увеличенным расстоянием срабатывания:

  • Увеличенное расстояние срабатывания за счет использования высококачественной оптики:
    • на пересечение луча (до 15 м);
    • отражение от зеркала с поляризацией (до 3 м, MS-2A);
    • диффузное отражение (до 1 м).
  • Низкая вероятность ошибки измерения благодаря встроенной функции подавления зеркальных отражений (M.S.R.) (модели с зеркальным отражением с поляризацией).
  • Компактные размеры: 20 мм (Ш) × 32 мм (В) × 10,6 мм (Д).
  • Степень защиты IP65/IP67 (стандарт МЭК).

Модели BGS с зеркальным отражением:

  • Функция подавления фоновых помех (B.G.S.) устраняет влияние окружающих объектов на работу датчика.
  • Превосходные характеристики чувствительности по сравнению с моделями диффузного типа.
  • Регулятор настройки расстояния срабатывания.
  • Возможность определения даже небольших объектов.
  • Легко определить положение светового луча по хорошо заметной точке.
  • Высокая стабильность обнаружения объектов различных цветов и из различных материалов.

Модели для обнаружения прозрачных объектов/с узконаправленным лучом:

  • Стабильное обнаружение прозрачных объектов (ЖК, плазменные панели, стекло и т.п.) (модель BJG30-DDT).
  • Легко определить положение светового луча по хорошо заметной точке.
  • Оптимизированы для обнаружения небольших объектов (мин. размер объекта: проволока из чистой меди диаметром 0,2 мм).

Основные характеристики:

  • размеры, мм: Ш10,6xВ32хГ20;
  • напряжение питания: 12-24 VDC±10%;
  • расстояние срабатывания:
    • модели на пересечение луча (для непрозрачного материала min 12 mm):
      • до 15 м (BJ15M-TDT, BJ15M-TDT-C, BJ15M-TDT-P, BJ15M-TDT-C-P) - для непрозрачного материала мин. Ø 12 мм
      • до 10 м (BJ10M-TDT, BJ10M-TDT-C, BJ10M-TDT-P, BJ10M-TDT-C-P) - для непрозрачного материала мин. Ø12 мм
      • до 7 м (BJ7M-TDT, BJ7M-TDT-P) - для непрозрачного материала мин. Ø8 мм
    • модели ретрорефлекторного типа со встроенным поляризационным фильтром (отражение от зеркала):
      • 0.1 м до 3 м (BJ3M-PDT, BJ3M-PDT-C, BJ3M-PDT-P, BJ3M-PDT-C-P) с отражателем MS-2A - для непрозрачного материала мин. Ø75 мм
      • опционально от 0,1 м до 4 м при использовании зеркала MS-2S
      • опционально от 0,1 м до 5 м при использовании зеркала MS-3S
    • модели диффузного типа (отражение от объекта, гистерезис макс 20% от установленного значения):
      • до 1 м (BJ1M-DDT, BJ1M-DDT-C, BJ1M-DDT-P, BJ1M-DDT-C-P) - для непрозрачной белой бумаги 300*300мм
      • до 300 мм (BJ300-DDT, BJ300-DDT-C, BJ300M-DDT-P, BJ300-DDT-C-P) - для непрозрачной белой бумаги 100*100мм
      • до 100 мм (BJ100-DDT, BJ100-DDT-C, BJ100M-DDT-P, BJ100-DDT-C-P) - для непрозрачной белой бумаги 100*100мм
    • модели диффузного типа (отражение от прозрачного объекта, гистерезис макс 20% от установленного значения):
      • до 30 мм (BJG30-DDT) - для непрозрачной белой бумаги 100*100мм
      • до 15 мм (BJG30-DDT) - для прозрачного стекла 50*50м толщиной 3 мм
    • модели ретрорефлекторного типа BGS (отражение от зеркала, определение полупрозрачного и непрозрачного объекта, гистерезис макс. 10% от установленного значения):
      • от 10 до 30 мм (BJ30-BDT, BJ30-BDT-P) – для непрозрачной белой бумаги 50*50мм, пятно Ø5 мм
      • от 10 до 50 мм (BJ50-BDT, BJ50-BDT-P) – для непрозрачной белой бумаги 50*50мм, пятно Ø4,5 мм
      • от 10 до 100 мм (BJ100-BDT, BJ100-BDT-P) – для непрозрачной белой бумаги 100*100мм, пятно Ø6,5 мм
    • Модели диффузного типа с маленьким пятном (определение полупрозрачного и непрозрачного объекта,):
      • от 30 до 70 мм (BJN50-NDT, BJN50-NDT-P) – медный провод мин Ø0.2мм, пятно Ø2 мм, гистерезис макс 25% от установленного значения
      • от 70 до 130 мм (BJN100-NDT, BJN100-NDT-P) – медный провод мин Ø0.2мм, пятно Ø2,5 мм, гистерезис макс 20% от установленного значения
  • регулировка чувствительности: есть (кроме модели BJG30-DDT);
  • время отклика:
    • 1 мс
    • 1,5 мс (для датчиков ретрорефлекторного типа BGS)
  • источник света:
    • инфракрасный (850 нм): для моделей BJ15M, BJ1M, BJ100, BJC30
    • красный (660 нм): для моделей BJ10M, BJ300, BJ30, BJ50 BJ100 (BGS)
    • красный (650 нм): для моделей BJ7M, BJN50, BJN100
  • функция выхода:
    • NO или NC (устанавливается VR)
    • только NO (для модели BJG30-DDT)
  • тип выхода (определяется при заказе): транзистор с открытым коллектором PNP- или NPN-типа
  • индикация:
    • красный (работа)
    • зеленый (стабильное состояние)
  • степень защиты:
    • IP65
    • IP67 (для моделей с коннектором)
  • схема защиты:
    • защита от переполюсовки
    • защита от короткого замыкания
    • защита от взаимного влияния (за исключением датчиков на пересечение луча)
  • комплектация: кронштейн, отвертка, зеркало MS-2A (для BJ3M)

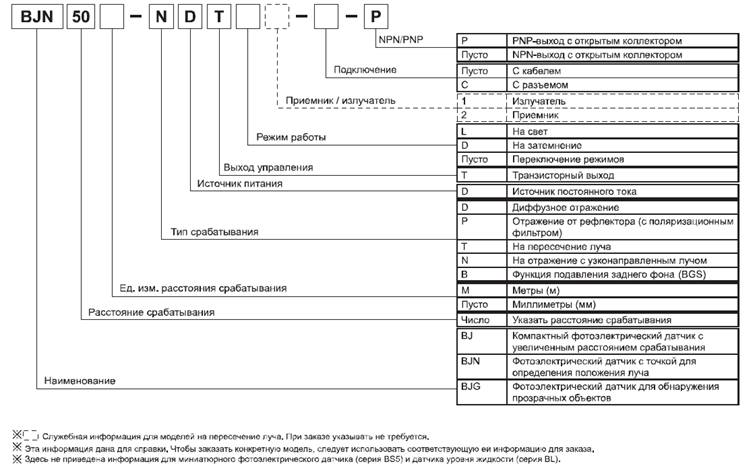

Схема формирования заказа датчика:

Фотоэлектрический датчик серии BJ | Схема для заказа

Pdf-документ

Описание для фотоэлектрического датчика Autonics серии BJ

Скачать
Pdf-документ

Инструкция для фотодатчика Autonics серии BJ

Скачать
Pdf-документ

Инструкция для фотодатчика Autonics серии BJN

Скачать
Pdf-документ

Инструкция для фотодатчика Autonics серии BJ BGS

Скачать

Схема датчика Autonics BJ | Рисунок 1
