Цилиндро-конический редуктор X42A

Производитель: INNOVARI (Италия)


Двухступенчатый цилиндро-конический редуктор в алюминиевом корпусе X42A



Обработка заказа в течение дня

Техническая консультация и квалифицированная помощь в подборе оборудования

Предоставление технической документации

Возможен выезд специалиста на производство


Цилиндро-конические мотор-редукторы INNOVARI (Италия) построены по модульному принципу: на складе отдельно хранятся базовые модули и комплектующие (моторные фланцы, реактивные штанги и пр.), что позволяет скрутить вариант редуктора, необходимый клиенту. Тех. обслуживание не требуется. Редуктор поставляется с синтетическим маслом на весь срок службы. Диапазон рабочих температур от -30°до +80°C.

Общие характеристики:

  • Упрочненные редукторы со шлифованными зубьями.
  • Цельнолитой алюминиевый корпус.
  • Комбинация малого веса и высокого предела прочности на разрыв.
  • Точная механическая обработка обеспечивает выравнивание подшипников и зубчатого зацепления.
  • Корпус из лигированного сплава с вакуумной пропиткой (MIL-STD 276) для защиты и герметизации.
  • Нет необходимости во вторичной чистовой обработке.
  • Съемная крышка люка позволяет проводить периодические осмотры в процессе выполнения планового тех. обслуживания.
  • Два сальниковых уплотнения по запросу.
  • Передаточные значения от 7,29 до 77,36.
  • Подходят для электродвигателей пяти габаритных размеров (63, 71, 80, 90, 100/112).
  • Обеспечивают крутящий момент на выходе от 11,9 до 198,3 Нм (в зависимости от передаточного числа и мощности электродвигателя).

Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:

  • Autocad (.dxf - .dwg)
  • IGES (.iges)
  • Solid Edge (.dft)

5 форматов 3D:

  • Solid Edge (.par)
  • Parasolid (.xt)
  • IGES (.igs)
  • ACIS (.sat)
  • STEP (.step)

Вы можете запросить чертежи в отделе продаж.

Основные характеристики:

Р [кВт] n2 [об/мин] M2 [Нм] sf сервис-фактор i передаточное число Фланец IEC
0,12 кВт
n1=1400
63А4
59,6 18,9 7,9 23,47 B5
50,8 22,2 6,8 27,55 B5
47,9 23,6 6,4 29,21 B5
42,6 26,5 5,7 32,88 B5
36,7 30,7 4,9 38,12 B5
31,2 36,2 4,1 44,89 B5
27,8 40,6 3,2 50,34 B5
23,9 47,2 3,2 58,58 B5
18,1 62,4 2,4 77,36 B5
0,18 кВт
n1=1400
63B4
91,7 19,1 7,9 15,27 B5
78,1 22,4 6,7 17,93 B5
69,1 25,3 5,9 20,25 B5
65,4 26,7 5,6 21,4 B5
59,6 29,3 5,1 23,47 B5
50,8 34,4 4,4 27,55 B5
47,9 36,5 4,1 29,21 B5
42,6 41 3,7 32,88 B5
36,7 47,6 3,2 38,12 B5
31,2 56 2,7 44,89 B5
27,8 62,8 2,1 50,34 B5
23,9 73,1 2,1 58,58 B5
18,1 96,5 1,6 77,36 B5
0,25 кВт
n1=1400
71A4
192,2 11,9 8 7,29 B5/B14
106,2 21,5 7 13,18 B5/B14
91,7 24,9 6 15,27 B5/B14
78,1 29,3 5,1 17,93 B5/B14
69,1 33 4,5 20,25 B5/B14
65,4 34,9 4,3 21,4 B5/B14
59,6 38,3 3,9 23,47 B5/B14
50,8 45 3,3 27,55 B5/B14
47,9 47,7 3,1 29,21 B5/B14
42,6 53,7 2,8 32,88 B5/B14
36,7 62,2 2,4 38,12 B5/B14
31,2 73,3 2 44,89 B5/B14
27,8 82,2 1,6 50,34 B5/B14
23,9 95,6 1,6 58,58 B5/B14
18,1 126,2 1,2 77,36 B5/B14
0,37 кВт
n1=1400
71B4
192,2 17,6 5,4 7,29 B5/B14
125 27,1 5,5 11,2 B5/B14
106,2 31,9 4,7 13,18 B5/B14
91,7 36,9 4,1 15,27 B5/B14
78,1 43,4 3,5 17,93 B5/B14
69,1 49 3,1 20,25 B5/B14
65,4 51,8 2,9 21,4 B5/B14
59,6 56,8 2,6 23,47 B5/B14
50,8 66,6 2,3 27,55 B5/B14
47,9 70,7 2,1 29,21 B5/B14
42,6 79,6 1,9 32,88 B5/B14
36,7 92,2 1,6 38,12 B5/B14
31,2 108,6 1,4 44,89 B5/B14
27,8 121,8 1,1 50,34 B5/B14
23,9 141,7 1,1 58,58 B5/B14
18,1 187,1 0,8 77,36 B5/B14
0,55 кВт
n1=1400
80A4
192,2 26,4 3,6 7,29 B5/B14
125 40,5 3,7 11,2 B5/B14
106,2 47,7 3,1 13,18 B5/B14
91,7 55,3 2,7 15,27 B5/B14
78,1 64,9 2,3 17,93 B5/B14
69,1 73,3 2 20,25 B5/B14
65,4 77,4 1,9 21,4 B5/B14
59,6 84,9 1,8 23,47 B5/B14
50,8 99,7 1,5 27,55 B5/B14
47,9 105,7 1,4 29,21 B5/B14
42,6 119 1,3 32,88 B5/B14
36,7 138 1,1 38,12 B5/B14
31,2 162,5 0,9 44,89 B5/B14
0,75 кВт
n1=1400
80B4
192,2 35,7 2,7 7,29 B5/B14
125 54,9 2,7 11,2 B5/B14
106,2 64,6 2,3 13,18 B5/B14
91,7 74,9 2 15,27 B5/B14
78,1 87,9 1,7 17,93 B5/B14
69,1 99,3 1,5 20,25 B5/B14
65,4 105 1,4 21,4 B5/B14
59,6 115,1 1,3 23,47 B5/B14
50,8 135,1 1,1 27,55 B5/B14
47,9 143,3 1 29,21 B5/B14
42,6 161,3 0,9 32,88 B5/B14
36,7 187 0,8 38,12 B5/B14
1,1 кВт
n1=1400
90S4
192,2 52,1 1,8 7,29 B5/B14
125 80,1 1,9 11,2 B5/B14
106,2 94,2 1,6 13,18 B5/B14
91,7 109,2 1,4 15,27 B5/B14
78,1 128,2 1,2 17,93 B5/B14
69,1 144,8 1 20,25 B5/B14
65,4 153 1 21,4 B5/B14
59,6 167,9 0,9 23,47 B5/B14
50,8 197 0,8 27,55 B5/B14
1,5 кВт
n1=1400
90LА4
192,2 71,3 1,3 7,29 B5/B14
125 109,6 1,4 11,2 B5/B14
106,2 129 1,2 13,18 B5/B14
91,7 149,6 1 15,27 B5/B14
78,1 175,5 0,9 17,93 B5/B14
69,1 198,3 0,8 20,25 B5/B14
1,85 кВт
n1=1400
90LВ4
192,2 88,1 1,1 7,29 B5/B14
125 135,4 1,1 11,2 B5/B14
106,2 159,4 0,9 13,18 B5/B14
91,7 184,7 0,8 15,27 B5/B14
2,2 кВт
n1=1400
100LА4
192,2 103,5 0,9 7,29 B5/B14
125 159,1 0,9 11,2 B5/B14

Общие характеристики:

Смазка:

Редукторы X42A поставляются с синтетическим маслом, обеспечивающим смазку на весь период эксплуатации редуктора, техническое обслуживание не обязательно.

Тип синтетического масла и рекомендованное количество приведены в таблице.

Тип масла и рекомендованное количество.

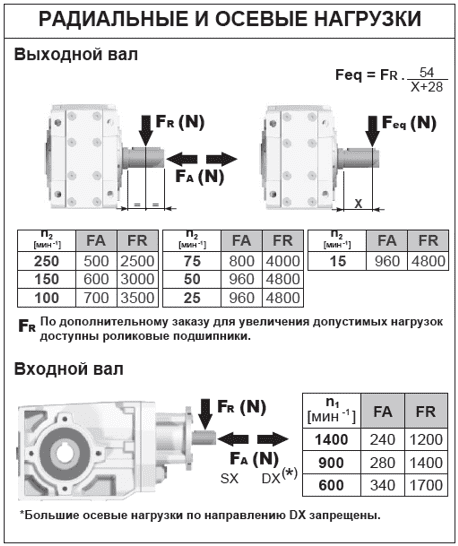

Радиальные и осевые нагрузки:

Возможные радиальные и осевые нагрузки редуктора приведены в таблице.

Радиальные и осевые нагрузки.

Pdf-документ Схема для цилиндро-конического редуктора INNOVARI X42A Скачать
Pdf-документ Информация для заказа цилиндро-конического редуктора INNOVARI Скачать
